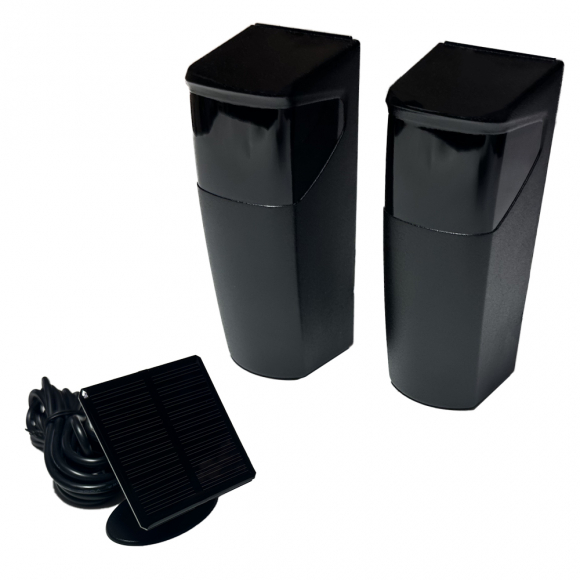

Фотоэлементы безопасности Furniteh HW-09 — проводно-беспроводная пара ИК-датчиков, где передатчик (TX) питается от встроенной солнечной панели, а не от кабеля. Приёмник (RX) подключается стандартным кабелем к блоку управления. Дальность действия 12 м, питание RX 12–24 В AC/DC, питание TX — солнечная монокристаллическая панель 60×60×2,5 мм (DC 3,2 В, ток 90 мА). Ток потребления TX ≤ 200 мкА (≤ 0,2 мА), RX ≤ 10 мА (режим ожидания ≤ 60 мА). Класс защиты IP45, диапазон рабочих температур -20...+70°C. Производство: Китай (Furniteh, серия HW).
Солнечная панель TX — характеристики
HW-09 vs Alutech LM-LB vs DoorHan PHOTOCELL-PRO: беспроводные TX
Все три модели решают одну задачу: TX без кабеля к противоположной стойке. Принципиальное отличие — источник питания TX. Зелёные ячейки — лучший показатель. Красные — уступает.
| Параметр | Furniteh HW-09 | Alutech LM-LB | DoorHan PHOTOCELL-PRO |
|---|---|---|---|
| Страна пр-ва | Китай | Беларусь | Россия |
| Питание TX | Солнечная панель 3,2 В (+ буфер) | 2 × Lithium FR6 AA 1,5 В | Батарейка CR123A 3 В |
| Замена источника питания TX | Реже | Периодически (FR6 AA) | Периодически (CR123A) |
| Работа в пасмурь / ночью | Да, полная | Да, полная | Да, полная |
| Зависимость от освещения | Нет | Нет | Нет |
| Питание RX | 12–24 В AC/DC | 12–24 В DC | 12–24 В DC |
| Ток TX в работе | ≤ 0,2 мА (200 мкА) | < 0,5 мА | нет данных |
| Ток RX в работе | ≤ 10 мА (ожид. ≤ 60 мА) | < 40 мА | 13 мА |
| Дальность TX→RX | 12 м | не менее 12 м | до 10 м |
| Тип контакта | NC и NO | NC и NO | NC и NO |
| Угол позиционирования TX | нет данных | ±5° | ±13° (от блока упр.) |
| Класс защиты | IP45 | IP54 | IP54 |
| Макс. рабочая температура | +70°C | +60°C | +70°C |
| Северный климат / затенение | Без ограничений | Без ограничений | Без ограничений |
| Ориентация панели/батареи | На юг, открытое место | нет | нет |
| Ценовая категория | Доступная | Средняя | Средняя |
* Alutech LM-LB — питание RX только DC; DoorHan PHOTOCELL-PRO — питание RX 12–24 В DC.
Комплектация HW-09
Передатчик TX с солнечной панелью
Инфракрасный излучатель с отдельно установленной монокристаллической солнечной панелью 60×60×2,5 мм (DC 3,2 В, 90 мА) и буферным аккумулятором. Ток потребления в работе — ультрамалый, ≤ 200 мкА. Монтируется на одной стойке, кабель к блоку управления не нужен. Панель ориентируется на максимальное освещение.
Приёмник RX
ИК-приёмник с питанием 12–24 В AC/DC. Ток в работе ≤ 10 мА, в режиме ожидания ≤ 60 мА. Подключается стандартным кабелем к клеммам фотоэлементов блока управления ворот или шлагбаума. Класс защиты IP45, рабочий диапазон -20...+70°C.
Монтажный крепёж
Комплект крепежа для накладного монтажа TX на стойку или столб с возможностью регулировки угла солнечной панели. Кабель подводится только к RX — одна кабельная трасса вместо двух.
Инструкция по монтажу
Руководство с рекомендациями по ориентации солнечной панели, схемой подключения RX к блоку управления, требованиями к освещённости для стабильной работы TX и советами по обслуживанию.
Ключевые особенности HW-09
Солнечная панель — не нужно менять батарейки
Главное преимущество перед Alutech LM-LB и DoorHan PHOTOCELL-PRO: TX питается от солнца, элементы питания не расходуются. Один раз установил — и почти забыл про обслуживание TX. Встроенный буферный аккумулятор обеспечивает работу ночью и в пасмурную погоду.
Ультрамалое потребление TX — ≤ 200 мкА
Ток потребления передатчика в 400 раз меньше типичного проводного TX (30–40 мА). Это позволяет буферному аккумулятору держать заряд в пасмурные дни. Для сравнения: Alutech LM-LB потребляет <0,5 мА, что тоже мало, но у HW-09 ещё меньше.
Питание RX от 12–24 В AC/DC
Приёмник поддерживает как постоянный, так и переменный ток в диапазоне 12–24 В — более широкая совместимость по сравнению с конкурентами (LM-LB и PHOTOCELL-PRO работают только от DC). Это важно для старых блоков управления с переменным током на клеммах фотоэлементов.
Диапазон температур -20...+70°C
Верхний предел +70°C — выше, чем у Alutech LM-LB (+60°C). Это важно при монтаже TX на металлической стойке на открытом солнце: летом температура корпуса может превышать +55–60°C в жарких регионах. HW-09 работает с запасом.
IP45 — отличие от стандарта IP54
Первая цифра «4» — защита от частиц ≥1 мм (как у IP44/54). Вторая цифра «5» — защита от струйного дождя с любого направления, что лучше, чем IP44 (только брызги). По водонепроницаемости IP45 = IP54. Отличие: цифра «4» по пыли у IP45 означает, что мелкая пыль теоретически может проникнуть — на практике для уличной эксплуатации это несущественно.
Одна кабельная трасса вместо двух
Кабель прокладывается только от блока управления до RX. TX получает питание от солнца. Это вдвое сокращает объём кабельных работ на объекте и позволяет монтировать фотоэлементы там, где вторая трасса физически невозможна — залитый фундамент, брусчатка, отделка столбов.
Линейка фотоэлементов Furniteh
Четыре модели под разные задачи — выбирайте по условиям монтажа.
Почему выбирают Furniteh HW-09
- TX питается от солнечной панели —нужно менять аккумуляторы гораздо реже, около нулевые расходы на обслуживание TX после установки
- Ультрамалый ток TX ≤ 200 мкА — буферный аккумулятор справляется с пасмурными днями и ночной работой
- Кабель только к RX — объём монтажных работ вдвое меньше, чем при прокладке к обеим стойкам
- Питание RX 12–24 В AC/DC — самая широкая совместимость среди беспроводных аналогов, включая старые блоки с переменным током
- Верхний предел +70°C — стабильная работа при сильном нагреве корпуса на открытом солнце в южных регионах
- IP45 — полноценная защита от струйного дождя, достаточная для уличной круглогодичной эксплуатации
- Доступная цена — беспроводное решение дешевле, чем Alutech LM-LB и DoorHan PHOTOCELL-PRO
- Объект открытый, хорошо освещённый — идеальные условия для максимальной выработки солнечной панели
