Фотоэлементы безопасности Alutech LM-LB серии Lumino — беспроводная пара инфракрасных датчиков (передатчик TX + приёмник RX) для автоматических ворот и шлагбаумов. Передатчик питается от двух батарей Lithium FR6 AA 1,5 В (входят в комплект) — кабель между стойками прокладывать не нужно. Дальность действия не менее 12 м, питание приёмника 12–24 В DC, контакт NC/NO. Компактный корпус 100×55×31 мм с классом защиты IP54 и светодиодной индикацией на приёмнике. Диапазон рабочих температур от -20 до +60°C. Производство Беларусь (Alutech).
LM-LB против LM-L: подробное сравнение
Оба фотоэлемента — серия Lumino с одинаковой дальностью и IP54. Разница — в типе питания передатчика и необходимости прокладки кабеля.
| Параметр | LM-LB (эта модель) | LM-L (проводные) |
|---|---|---|
| Тип подключения TX | Беспроводной, батарейки Lithium FR6 AA | Проводной, кабель от блока управления |
| Питание TX | 2 × Lithium FR6 AA 1,5 В (в комплекте) | 12–24 В AC/DC (от блока управления) |
| Питание RX | 12–24 В DC | 12–24 В AC/DC |
| Ток TX | < 0,5 мА (экономичный режим) | ≤ 15 мА |
| Ток RX | < 40 мА | ≤ 30 мА |
| Дальность действия | не менее 12 м | не менее 12 м |
| Точность позиционирования | ±5° | ±5° |
| Тип контакта | NC и NO | NC и NO |
| Нагрузка контактов | 1 А / макс. 30 В DC | 1 А / макс. 30 В DC |
| Длина волны | 940 нм | 940 нм |
| Степень защиты | IP54 | IP54 |
| Диапазон температур | -20...+60°C | -20...+60°C |
| Габариты TX | 100×55×31 мм (отсек батарей) | 90×55×27 мм |
| Светодиодная индикация | Есть (на RX) | Есть (на RX) |
| Кабель между стойками | Не нужен | Нужен |
| Замена батарей | Периодически (Lithium FR6 AA) | Не требуется |
| Когда выбирать | Готовый объект, кабель провести сложно | Новый монтаж, кабель легко проложить |
В комплект входят:
Передатчик TX (беспроводной)

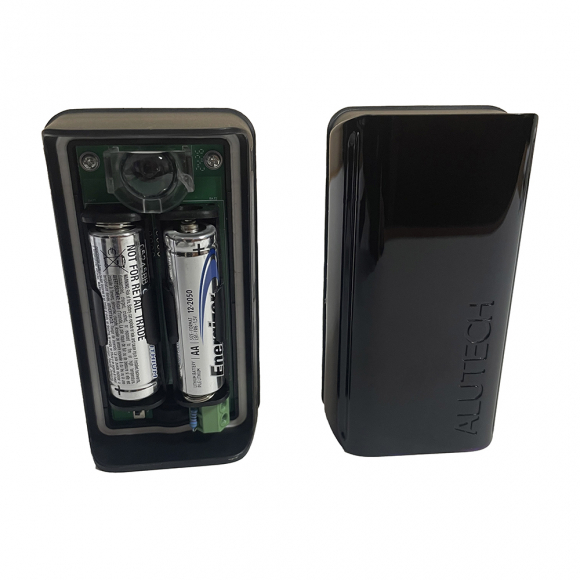

Инфракрасный излучатель на длине волны 940 нм с ультранизким током потребления менее 0,5 мА — для максимального срока службы батарей. Питается от 2 батарей Lithium FR6 AA 1,5 В. Корпус 100×55×31 мм с откидной крышкой отсека батарей, монтаж накладным способом на стойку или столб.
Приёмник RX со светодиодной индикацией
Инфракрасный приёмник с током потребления менее 40 мА и управляющим контактом NC/NO. Подключается к блоку управления стандартным 4-жильным кабелем. Встроенный светодиод загорается при срабатывании — удобная визуальная диагностика при монтаже без дополнительных приборов.
Батареи Lithium FR6 AA 1,5 В (2 шт.)
Литиевые батарейки типа АА формата FR6 входят в комплект — устройство готово к работе сразу после монтажа. Литиевая химия (не щелочная) устойчива к низким температурам: сохраняет ёмкость при -20°C. При необходимости заменяются стандартными FR6 AA, доступными в любом магазине электроники.
Монтажный крепёж (8 дюбелей с шурупами)
По 4 дюбеля на каждый корпус для накладного монтажа на бетонный или кирпичный столб. Крепёж рассчитан на стандартные монтажные ситуации без нестандартных сварочных работ. Сечение проводов подключения RX — до 1 мм² (AWG16–26).
Инструкция по монтажу
Иллюстрированное руководство с техническими характеристиками, схемами подключения приёмника к блоку управления в режимах NC и NO, рекомендациями по выбору места установки и замене батарей передатчика.
Ключевые особенности LM-LB:
Беспроводной TX — нет кабеля между стойками
Главное преимущество LM-LB: передатчик монтируется независимо, без прокладки кабеля от блока управления. Это принципиально упрощает установку на готовых объектах — там, где фундамент уже залит, отделка столбов завершена или кабельный канал между стойками не предусмотрен проектом.
Литиевые батарейки Lithium FR6 AA — морозостойкость
В отличие от щелочных батарей, литиевая химия FR6 сохраняет до 80% ёмкости при -20°C. Это критично для фотоэлементов, работающих круглый год на улице. Стандартный формат АА означает: батарейки доступны везде и не нужно искать специализированные элементы питания.
Ультранизкий ток TX — долгий срок службы батарей
Ток потребления передатчика менее 0,5 мА — в 30 раз меньше, чем у проводного TX серии LM-L. Такой экономичный режим работы обеспечивает длительный срок службы литиевых батарей при интенсивной эксплуатации ворот.
Светодиодная индикация на приёмнике
Светодиод на корпусе RX загорается в момент срабатывания — пересечения ИК-луча препятствием. Существенно ускоряет настройку при монтаже: видно, захватывает ли приёмник луч TX, без наблюдения за поведением ворот. Особенно удобно при монтаже в одиночку.
Релейный выход NC/NO
Нормально-замкнутый (NC) и нормально-разомкнутый (NO) контакты позволяют выбрать режим работы: безопасность (стоп или реверс при пересечении луча) или управление (команда «открыть» при подъезде изнутри). Нагрузка на контакты — до 1 А / 30 В DC.
Точность позиционирования ±5°, IP54
Допуск угла отклонения ±5° избавляет от необходимости точного соосного выравнивания при монтаже. Корпус из ударопрочного пластика с классом IP54 защищён от пыли и дождя при боковом направлении — пригоден для круглогодичной уличной эксплуатации без дополнительных кожухов.
Линейка фотоэлементов Alutech серии Lumino
Два исполнения с одинаковыми оптическими характеристиками — выбор по условиям монтажа:
Почему выбирают Alutech LM-LB
- Беспроводной передатчик — не нужно прокладывать кабель между стойками, монтаж на готовом объекте без штробления и нарушения отделки
- Литиевые батарейки FR6 AA в комплекте — устройство готово к работе сразу, а морозостойкая химия сохраняет ёмкость до -20°C
- Ток TX менее 0,5 мА — ультранизкое потребление обеспечивает длительный срок службы батарей при интенсивной эксплуатации
- Те же оптические параметры, что у LM-L: дальность 12 м, длина волны 940 нм, точность ±5°, IP54 — беспроводное исполнение не уступает проводному по качеству работы
- Стандартные батарейки формата АА — легко найти и заменить самостоятельно в любом магазине электроники
- Релейный выход NC/NO — режим безопасности (стоп/реверс) и режим управления (команда «открыть») в одном устройстве
- Светодиодная индикация на приёмнике — наглядная диагностика при монтаже и обслуживании без дополнительных приборов
- Совместимы со всей автоматикой Alutech, DoorHan, NICE, Roger, BFT и другими производителями с входом 12–24 В DC / NC/NO
- Класс защиты IP54 — пыле- и влагозащита для круглогодичной уличной эксплуатации без дополнительных кожухов
- Производство Alutech (Беларусь) — доступность запчастей и батарей FR6 AA по всей России и СНГ
