Самая доступная модель в линейке Furniteh
F1 — минимально необходимый комплект для обеспечения безопасности ворот. Подходит для объектов с ограниченным бюджетом и защищённым от прямого солнца местом монтажа. Перед покупкой ознакомьтесь с важным ограничением ниже.

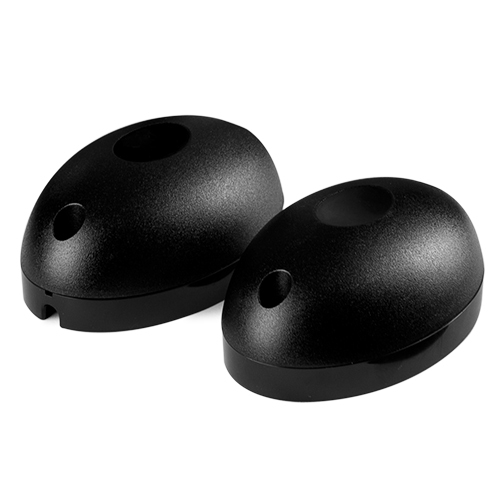

Фотоэлементы безопасности Furniteh F1 — проводная пара инфракрасных датчиков начального уровня в компактном яйцеобразном корпусе. Состоят из передатчика (TX) и приёмника (RX); при пересечении ИК-луча привод получает команду на остановку или реверс. Дальность действия 20 м, питание 10,5–24 В DC, релейный выход NC, индикаторы состояния на обоих корпусах. Класс защиты IP44, нижняя рабочая температура -20°C. Самая доступная модель в линейке Furniteh серии HW.
Известное ограничение: засветка солнцем на рассвете и закате
Яйцеобразные фотоэлементы начального уровня — F1 и аналогичные модели других марок — систематически не срабатывают при попадании прямых солнечных лучей на линзу приёмника. Это происходит на рассвете и закате, когда солнце стоит низко. В такой момент ворота перестают реагировать на человека или автомобиль в проёме. Причина — упрощённая схема без достаточной модуляции ИК-сигнала: приёмник не отличает луч передатчика от фонового солнечного излучения. Практически все яйцеобразные фотоэлементы в нижнем ценовом сегменте имеют эту проблему. Решение: ориентировать ось луча не в направлении восхода или заката; устанавливать в месте, защищённом от прямого солнца. Если объект открытый или ориентация непредсказуема — рекомендуем Furniteh HW-07 с прямоугольным корпусом.
Совместимость
F1 совместимы с любой автоматикой ворот и шлагбаумов с входом для фотоэлементов 10,5–24 В DC и NC-клеммой: Alutech, DoorHan, AN-Motors, NICE, Roger, BFT и другие. Питание — только постоянный ток DC (переменный AC не поддерживается). Перед подключением уточните тип питания на клеммах фотоэлементов вашего блока управления.
Самая доступная цена от 700 руб.
Яйцеобразный корпус — риск засветки солнцем
Дальность 20 м
10,5–24 В DC
Реле NC
Индикаторы TX и RX
IP44
-20°C
100×100×50 мм
300 г
Характеристики

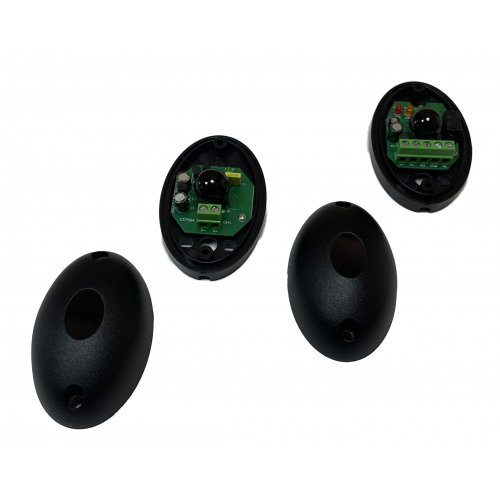

Передатчик TX
Инфракрасный излучатель в яйцеобразном корпусе. Питание 10,5–24 В DC, ток — нет данных у производителя. Индикатор состояния на корпусе. Накладной монтаж на плоскую поверхность.
Приёмник RX
ИК-приёмник с релейным выходом НЗ (NC). Питание 10,5–24 В DC. Индикатор состояния. При пересечении луча размыкает NC-контакт — блок управления получает команду на стоп или реверс. Нагрузка на контакты — нет данных у производителя.
Инструкция и крепёж
Руководство по монтажу и подключению к блоку управления входит в комплект. Монтаж открытый, накладной. Габариты корпуса 100×100×50 мм, вес пары 300 г, класс защиты IP44.
Линейка фотоэлементов Furniteh — выберите подходящую модель
F1
арт. 2133 · эта модель
бюджет
ИК, яйцо. 20 м, 10,5–24 В DC, NC. IP44. ⚠️ Засветка солнцем.
HW-07
арт. 2207
рекомендуемая замена
ИК, прямоугольник. До 40 м, AC/DC, NC+NO, поворот 0–45°, IP54. Без проблемы засветки.
Смотреть →
HW-12
арт. 2612
один корпус, лазер
TOF-лазер. Один корпус. 0,5–16 м, 12–32 В AC/DC. IP44. Нет TX на другой стойке.
Смотреть →
HW-09
арт. 2569
TX на солнечной панели
TX от солнечной панели, RX 12–24 В AC/DC. 12 м. IP45. Без кабеля к TX.
Смотреть →
Когда F1 — правильный выбор
- Ограниченный бюджет — самая низкая цена в линейке Furniteh и на рынке в целом
- Место монтажа защищено от прямого солнца — ниша столба, под козырьком, внутренняя сторона ворот, направление луча не на восток и не на запад
- Стандартное подключение NC — совместимость с любым блоком управления ворот
- Индикаторы состояния на TX и RX — удобная диагностика при монтаже без дополнительных приборов
- Дальность 20 м с запасом для любого жилого въезда шириной до 15 м
Дело не в форме корпуса, а в упрощённой электронной схеме. Дешёвые фотоэлементы работают с немодулированным ИК-излучением: приёмник реагирует на любое ИК-излучение в зоне линзы. Солнечный свет содержит мощный ИК-компонент и при низком положении солнца перегружает приёмник — луч передатчика «теряется» на его фоне. Более дорогие модели используют модуляцию ИК-сигнала: приёмник настроен на сигнал только с определённой частотой (38 кГц и подобные), солнечный свет не соответствует этой частоте и игнорируется. Исторически яйцеобразный корпус — маркер самого бюджетного сегмента с упрощённой схемой, отсюда и устойчивая связь «яйцо = проблема засветки».
Три практических шага: (1) ориентировать ось луча TX→RX поперёк востока или запада — тогда солнце не будет светить прямо в линзу RX ни на рассвете, ни на закате; (2) по возможности устанавливать с небольшим затенением линзы: козырёк из подручного материала над RX снижает засветку; (3) если ориентация вынужденная — заменить на модель с модуляцией сигнала. HW-07 в этом смысле значительно надёжнее при небольшой доплате.
Да. F1 имеют стандартный релейный выход NC и питание 10,5–24 В DC — подключаются к любому блоку управления с соответствующими клеммами. Это вся популярная автоматика: Alutech (CUSD-1N, CU-AM), DoorHan, AN-Motors (ATT, ASG), NICE, Roger, BFT. Убедитесь, что блок управления выдаёт постоянный ток (DC) на клеммы питания фотоэлементов — F1 не работают от переменного тока (AC). Большинство современных блоков выдают именно DC.
