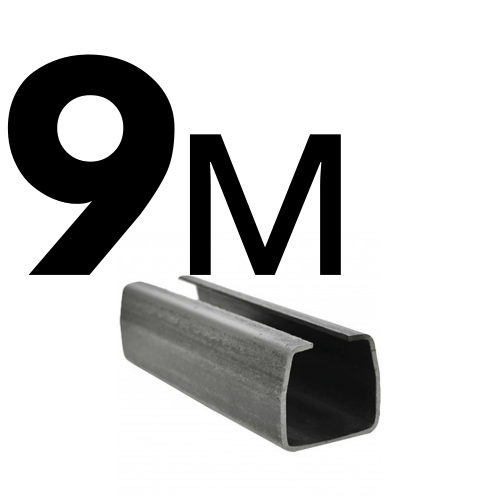

Направляющая шина Alutech SGN.02 длиной 9 метров — максимальная длина несущего профиля системы самонесущих откатных ворот SGN.02 для створок массой до 700 кг. Применяется при самых широких проёмах — от 4 метров и выше, когда 6, 7 и 8-метровой направляющей недостаточно для обеспечения нужного противовеса и запаса хода ворот в открытом положении. Изготавливается из высокопрочной конструкционной стали толщиной 5 мм. Работает совместно с роликовыми опорами и остальными элементами серии SGN.02.
Длина: 9 метров
Нагрузка: до 700 кг
Серия: SGN.02
Сечение: 85×94 мм
Стенка: 5 мм
Вес: ~99 кг
Максимальная длина
Для очень широких проёмов
9 метров — максимальная длина в линейке SGN.02, для самых широких проёмов
Длину направляющей выбирают исходя из ширины проёма и ширины полотна ворот. Общее правило: длина направляющей = ширина проёма + ширина полотна + 15–20% запаса. 9-метровая направляющая — максимальная длина в серии SGN.02, подходит для проёмов шириной от 4 м и выше. При работе с балкой такой длины важно правильно подготовить фундамент: расстояние между опорами должно быть рассчитано с учётом прогиба под весом полотна.
Стенка 5 мм — особенно важна на длинных пролётах
Чем длиннее направляющая, тем выше нагрузка на изгиб под весом полотна. Толщина стенки 5 мм у SGN.02 Алютех даёт прирост прочности около 23% по сравнению с Ролтэк ЕВРО (4,5 мм) — именно на 9-метровых балках эта разница наиболее ощутима. Вес погонного метра — 11 кг, полная масса балки — около 99 кг.
Важно при монтаже 9-метровой балки — вес и логистика
Балка длиной 9 м весит около 99 кг — для монтажа потребуется как минимум два человека и специальные приспособления для подъёма. Транспортировка возможна только в кузове грузового автомобиля или на специализированном прицепе. Учитывайте это при заказе и организации доставки.
Травлёная сталь — базовая защита от коррозии
Направляющая поставляется в травлёном исполнении: поверхность очищена и обработана, устойчива к появлению ржавчины сроком до одного месяца при хранении без дополнительной защиты. Для долгосрочной эксплуатации на открытом воздухе рекомендуется грунтовка и окраска после монтажа либо заказ в оцинкованном исполнении — особенно актуально для длинных балок, эксплуатируемых на открытых площадках.
Технические характеристики
| Параметр | Значение |
|---|---|
| Серия | SGN.02 |
| Тип изделия | Направляющая шина |
| Длина | 9000 мм |
| Максимальная масса ворот | 700 кг |
| Сечение профиля | 85 × 94 мм |
| Толщина стенки | 5 мм |
| Вес балки | ~99 кг (11 кг/п.м.) |
| Материал | Конструкционная сталь |
| Покрытие | Травлёная (опционально: оцинкованное) |
| Тип ворот | Самонесущие откатные |
| Температурный режим | -40°C ... +60°C |
| Страна производства | Беларусь |
Совместимость — элементы системы SGN.02
— Роликовая опора SGN.02.150
— Подставка регулировочная SGN.02.200
— Ролик опорный SGN.02.320
— Улавливатель нижний SGN.02.420
— Улавливатель верхний SGN.00.500
— Крышка-заглушка SGN.02.600
— Верхний удерживающий кронштейн SGN.02.718
— Зубчатая рейка для автоматических ворот
Как работает направляющая в системе ворот
Шина приваривается к нижнему поясу каркаса ворот. Внутри направляющей перемещаются роликовые опоры SGN.02.150, закреплённые на фундаменте. Нагрузка от створки распределяется по роликам, форма профиля удерживает ворота от раскачивания и обеспечивает плавное движение. На 9-метровой балке особенно важно правильно рассчитать расположение опор и достаточную жёсткость каркаса ворот, чтобы исключить прогиб под собственным весом.
Другие длины направляющей SGN.02 и полный комплект
Нужна базовая длина 6 м — полный комплект фурнитуры?
Полный комплект SGN.02 Алютех с направляющей 6 м — до 700 кг → Нужна направляющая 7 метров?
Направляющая SGN.02 Алютех 7 м → Нужна направляющая 8 метров?
Направляющая SGN.02 Алютех 8 м →
Полный комплект SGN.02 Алютех с направляющей 6 м — до 700 кг → Нужна направляющая 7 метров?
Направляющая SGN.02 Алютех 7 м → Нужна направляющая 8 метров?
Направляющая SGN.02 Алютех 8 м →
Почему выбирают направляющую SGN.02 длиной 9 м
- Максимальная длина в линейке SGN.02 — единственный вариант для проёмов от 4 м и шире в данной системе фурнитуры.
- Стенка 5 мм — на длинных пролётах прочность на изгиб особенно критична: на 23% выше, чем у Ролтэк ЕВРО с толщиной 4,5 мм.
- Точная геометрия профиля — стабильный ход створки без перекосов даже при большом вылете консоли.
- Полная совместимость со всей фурнитурой серии SGN.02, включая зубчатую рейку для автоматики.
- Рабочий диапазон температур -40°C ... +60°C — эксплуатация в любых климатических условиях.
- Производство Беларусь, Алютех — крупный специализированный производитель фурнитуры для ворот с широкой сервисной сетью.
