Комплект для откатных ворот SGN.02.150.002.6 Алютех — полный набор для самостоятельного изготовления и монтажа откатных (сдвижных) ворот весом до 700 кг. Основа комплекта — направляющая балка из чёрной стали толщиной 5 мм (сечение 85×94 мм), что на 0,5 мм толще, чем у ближайшего конкурента Ролтэк ЕВРО. Роликовые опоры оснащены подшипниками 6304 с грузоподъёмностью почти на 70% выше, чем подшипники 6203 в комплекте Ролтэк ЕВРО. Комплект рассчитан на средние и тяжёлые ворота. Для лёгких ворот до 450–500 кг смотрите Алютех SGN.01 до 450 кг. В поставку входит направляющая длиной 6 метров — опционально заменяется на 7, 8 или 9 м.

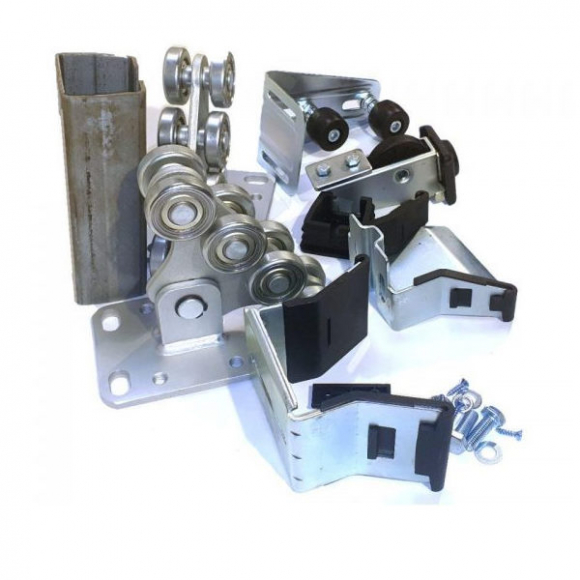

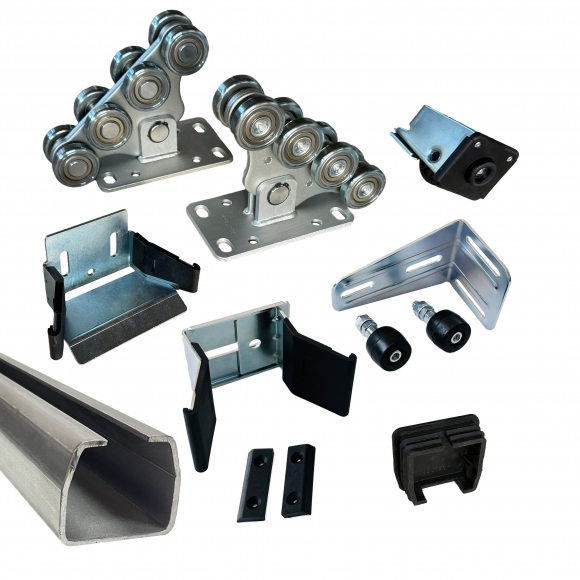

Состав комплекта SGN.02 Алютех

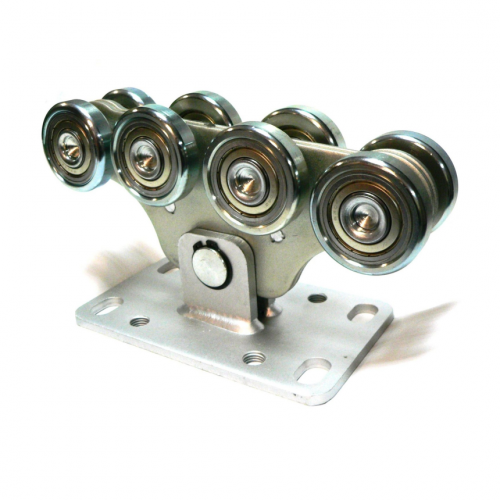

1. Роликовая опора SGN.02.150 — две штуки в комплекте. Подшипник 6304, металлические ролики. Толщина основания 8 мм — при установке ворота поднимаются от нуля на 82 мм. Ширина роликовой обоймы 74 мм обеспечивает запас хода в верхней части направляющей до 18 мм. Глубокая фаска предотвращает заклинивание ворот.
Для удобства монтажа настоятельно рекомендуем использовать подставку регулировочную SGN.02.200 — она также обеспечивает возможность регулировки ворот в случае проседания фундамента. В комплект поставки не входит, приобретается отдельно.
2. Кронштейн верхний SGN.02.718 — с резиновыми верхними поддерживающими роликами. Выполнен в виде пластины с 2 прорезями. Если противовес ворот выполняется в форме прямоугольника, обычно берут пару.

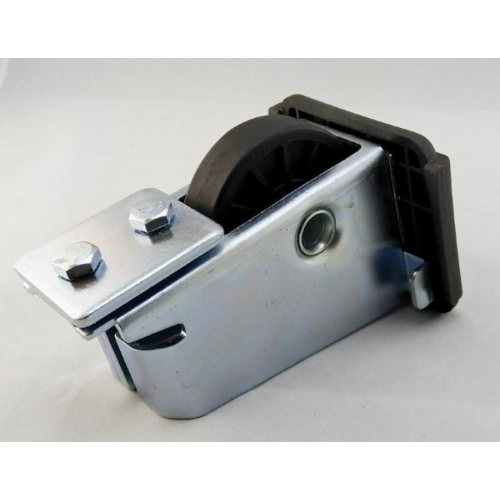

3. Опорный ролик SGN.02.320 — с пластиковым колесом без подшипника на оси. Пластиковый демпфер предотвращает скрежет ворот при вхождении в нижний улавливатель.

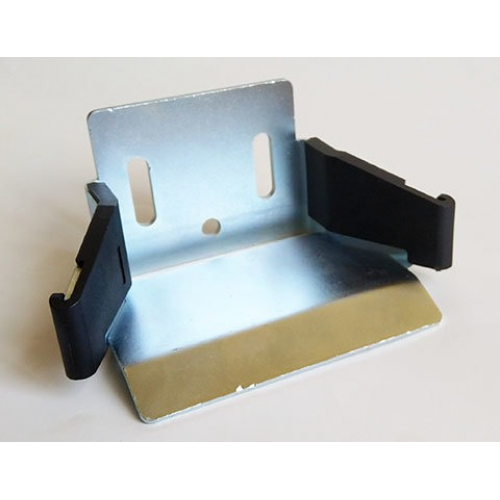

4. Улавливатель нижний SGN.02.420 — с пластиковыми накладками. Ширина принимающей площадки 102 мм.
5. Улавливатель верхний SGN.00.500 — с пластиковыми накладками, регулировка захвата для ворот толщиной от 40 до 100 мм. Такой же улавливатель используется в комплекте Алютех SGN.01 до 450 кг. Для предотвращения скрежета при закрытии в комплекте поставляются 2 накладки, которые монтируются на створку ворот с помощью саморезов.
6. Крышка-заглушка SGN.02.600 — для направляющей, выполнена из резины. Данное изделие не предназначено для остановки ворот — перед ней желательно установить упор SGN.02.510 для предотвращения схода ворот с роликовых опор. Упор SGN.02.510 в комплект поставки не входит и приобретается отдельно.

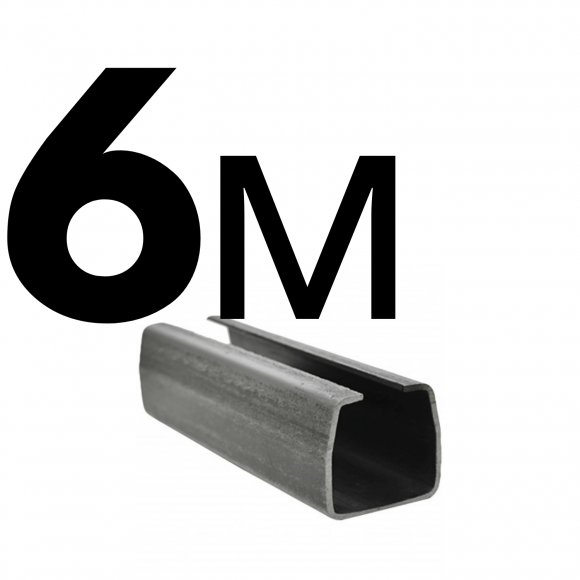

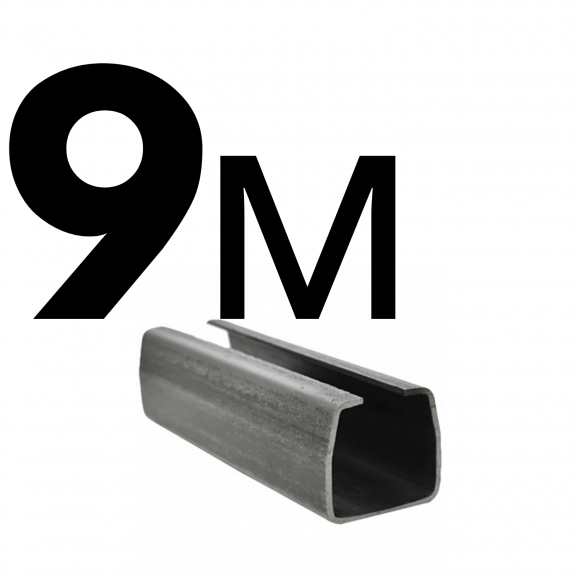

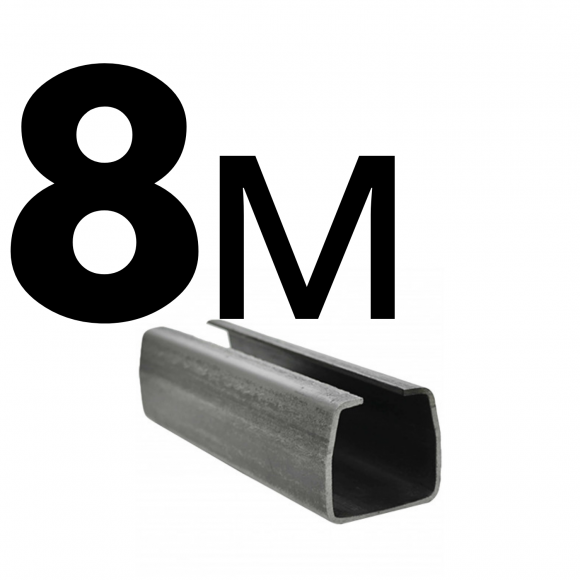

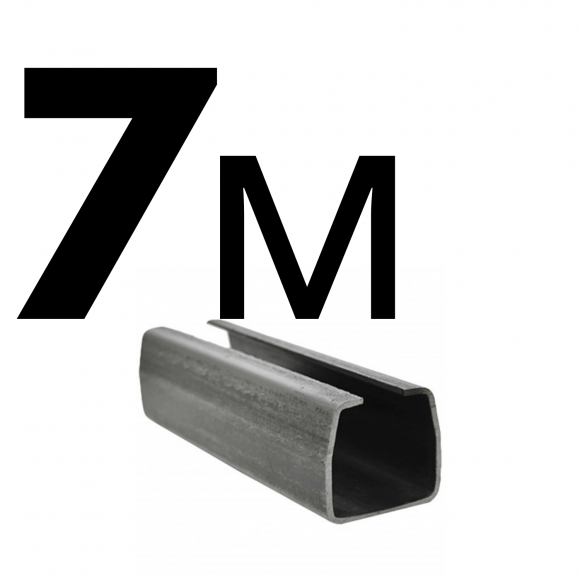

7. Направляющая балка — изготовлена из чёрной стали толщиной 5 мм, высота 94 мм, ширина 85 мм, вес погонного метра 11 кг. Направляющая является наиболее ответственным элементом в конструкции откатных ворот: она обеспечивает передачу усилий от створки ворот к фундаменту через опоры. Направляющую балку длиной 6 метров опционально можно заменить на 7, 8 и 9 метровую — для выбора поднимитесь вверх страницы к блоку «Доступные опции». Также имеется возможность заказать направляющую с оцинкованным покрытием.
— Подставка регулировочная SGN.02.200 — обеспечивает удобство монтажа и позволяет регулировать положение ворот при проседании фундамента. Настоятельно рекомендуется.

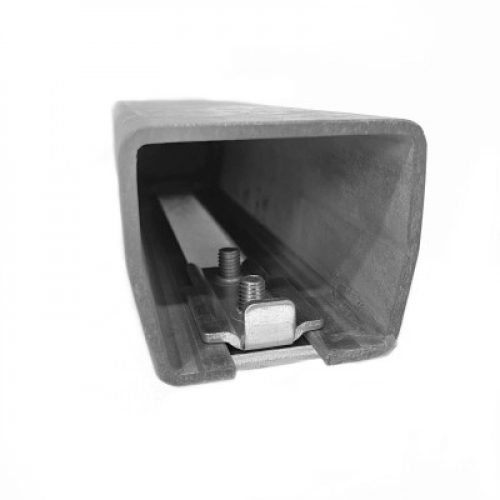

— Упор SGN.02.510 — устанавливается перед крышкой-заглушкой для предотвращения схода ворот с роликовых опор
— Дополнительный кронштейн SGN.02.718 — при прямоугольном противовесе ворот требуется пара

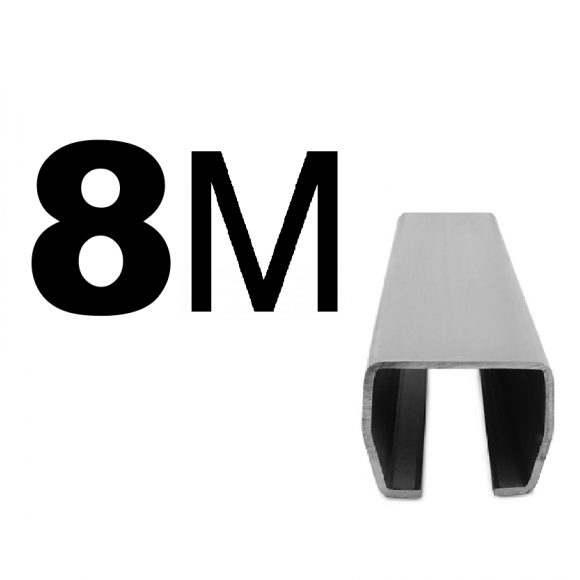

— Направляющая 7/8/9 м — для широких ворот; выбирается при оформлении заказа в блоке «Доступные опции»
Технические характеристики комплекта SGN.02 Алютех
| Параметр | Значение |
|---|---|
| Максимальный вес ворот | 700 кг |
| Сечение направляющей | 85 × 94 мм |
| Толщина стенки направляющей | 5 мм |
| Материал направляющей | Черная сталь (опционально — с оцинкованным покрытием) |
| Вес направляющей | 11 кг / погонный метр |
| Длина направляющей (базовая) | 6 м (опционально: 7, 8, 9 м) |
| Подшипник роликовой опоры | 6304 — грузоподъёмность на ~70% выше, чем 6203 у Ролтэк ЕВРО |
| Ролики роликовой опоры | Металлические |
| Толщина основания опоры SGN.02.150 | 8 мм |
| Подъём ворот от нуля | 82 мм |
| Ширина роликовой обоймы | 74 мм (запас хода в верхней части направляющей — 18 мм) |
| Ширина улавливателя нижнего | 102 мм |
| Регулировка улавливателя верхнего | Толщина ворот от 40 до 100 мм |
SGN.02 Алютех против Ролтэк ЕВРО — сравнение ключевых параметров
| Параметр | SGN.02 Алютех | Ролтэк ЕВРО |
|---|---|---|
| Толщина стенки направляющей | 5 мм | 4,5 мм |
| Прочность направляющей на изгиб | +23% выше | базовый уровень |
| Подшипник роликовой опоры | 6304 | 6203 |
| Грузоподъёмность подшипника | ~на 70% выше | базовый уровень |
| Переносимость ударных нагрузок | лучше | слабее (подшипник более скоростной) |
| Максимальный вес ворот | 700 кг | 800 кг (заявлено) |
| История на рынке | более новый | более именитый, длинная история |
Вывод: Ролтэк ЕВРО известнее благодаря долгой истории продаж. SGN.02 Алютех объективно превосходит его по прочности направляющей и грузоподъёмности подшипников. При весе ворот до 700 кг и интенсивной эксплуатации — технически более выгодный выбор.
Крышка-заглушка SGN.02.600 не является упором: она защищает торец направляющей, но не удерживает ворота от схода. Обязательно установите упор SGN.02.510 перед заглушкой — он заказывается отдельно.
Кронштейн SGN.02.718 — при прямоугольном противовесе нужна пара: в комплект входит один кронштейн. Если противовес ворот прямоугольный, обычно требуется два кронштейна.
Длина направляющей: базовая поставка — 6 м. Для расчёта нужной длины: ширина проёма + ширина полотна + запас ~15–20% для надёжного удержания ворот в открытом положении. Для широких проёмов выбирайте 7, 8 или 9 м в блоке «Доступные опции» при заказе.
Ворота до 450 кг: если ваши ворота легче 450–500 кг, рассмотрите комплект Алютех SGN.01 до 450 кг — он дешевле и рассчитан именно под такую нагрузку.
Оцинкованная направляющая: рекомендуется для объектов с высокой влажностью, открытых площадок без навеса и прибрежных территорий — срок службы без окраски значительно выше.
Почему выбирают SGN.02 Алютех
- Направляющая 5 мм — прочность на изгиб на 23% выше, чем у Ролтэк ЕВРО с толщиной стенки 4,5 мм.
- Подшипник 6304 в роликовых опорах — грузоподъёмность почти на 70% выше подшипника 6203 у Ролтэк ЕВРО, лучше переносит ударные нагрузки.
- Металлические ролики в опорах SGN.02.150 — долговечнее полимерных при интенсивной эксплуатации.
- Пластиковый демпфер на опорном ролике SGN.02.320 — предотвращает скрежет при вхождении в нижний улавливатель.
- Глубокая фаска на роликовых опорах — предотвращает заклинивание ворот при перекосах.
- Улавливатель верхний с регулировкой от 40 до 100 мм — подходит для разной толщины створки без подбора нестандартных деталей.
- Опционально: направляющая 7, 8 или 9 м и оцинкованное покрытие — гибкость под конкретный объект без доработок.
- Полный комплект от одного производителя — все детали подогнаны друг к другу, не нужно подбирать совместимость по частям.
