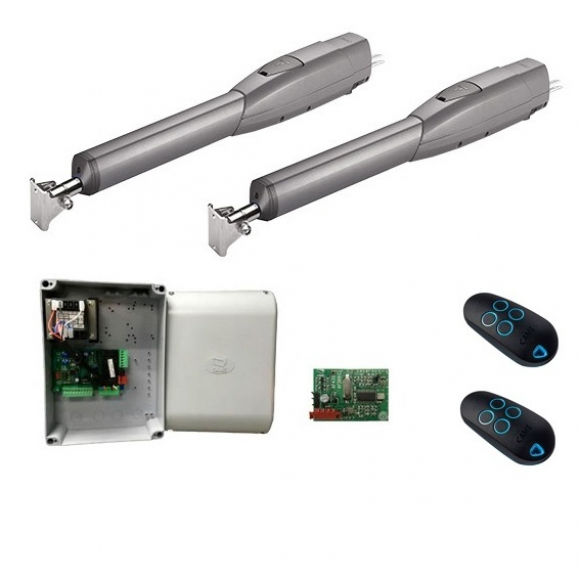

Комплект автоматики для распашных ворот CAME ATS50DGM KIT — высокоинтенсивный телескопический привод с питанием 24В DC для самых тяжёлых и широких двустворчатых ворот: до 1000 кг и до 5 метров ширины каждая створка. Интенсивность 100%, монтажное расстояние С до 200 мм — для широких кирпичных, бетонных и каменных столбов. Энкодер с плавным замедлением и реверсом, коническая зубчатая передача, CAME Connect, резервное питание от литиевых аккумуляторов, IP54. В комплект входят два привода ATS50DGM, блок управления ZL65, встраиваемый радиоприёмник AF43S и 2 пульта TOP44RGR с динамическим кодом Rolling Code. Фотоэлементы в комплект не входят. Гарантия 3 года.
Состав комплекта CAME ATS50DGM KIT
| Позиция | Описание | Кол-во |
|---|---|---|
| CAME ATS50DGM | Телескопический линейный привод 24В, 100% интенсивность, до 1000 кг / 5 м, С до 200 мм, энкодер, коническая зубчатая передача, IP54, алюминий + сталь, RAL7024 | 2 шт. |
| CAME ZL65 | Многофункциональный блок управления 24В для двух приводов, дисплей, самодиагностика, поддержка АКБ и CAME Connect, управление замком | 1 шт. |
| CAME 001AF43S | Встраиваемый радиоприёмник 433,92 МГц, монтируется в блок ZL65 | 1 шт. |
| CAME TOP44RGR | 4-канальный пульт с динамическим кодом Rolling Code, 433,92 МГц, дальность до 150 м | 2 шт. |
| Монтажный набор | Монтажные пластины, кронштейны, болты, гайки, ключи разблокировки, инструкция на русском языке | компл. |
KIT и RC combo KIT — разница только в фотоэлементах:
ATS50DGM KIT — базовый (эта модель)
✔ 2 × привод ATS50DGM
✔ Блок управления ZL65
✔ Радиоприёмник AF43S
✔ TOP44RGR × 2 (дин. код)
✗ Фотоэлементы — нет
ATS50DGM RC combo KIT — с фото (цена ниже!)
✔ 2 × привод ATS50DGM
✔ Блок управления ZL65
✔ Радиоприёмник AF43S
✔ TOP44RGR × 2 (дин. код)
✔ Фотоэлементы DIR10 — есть
Вывод: RC combo KIT содержит всё то же самое плюс фотоэлементы — и стоит дешевле. Брать этот KIT имеет смысл только если фотоэлементы уже есть и RC combo KIT по факту оказывается дороже. Проверьте актуальные цены перед заказом.
— Фотоэлементы CAME 001DIR10 — безопасность движения ворот (входят в RC combo KIT, который стоит дешевле)
— Электрозамок — обязателен при ширине ворот от 2,5 м (рекомендуется CAME Lock 82 или аналог 12/24В)
— Литиевые аккумуляторы — резервное питание при отключении электросети (поддерживаются блоком ZL65)
— Сигнальная лампа (CAME KLED 230В) — световая индикация движения ворот
— Антенна (CAME TOP-A433N) — для увеличения дальности радиосигнала
— Дополнительные пульты TOP44RBN — для остальных пользователей объекта
ATS50DGM против ATI 5024N — два флагмана 24В для тяжёлых ворот
Оба привода — 24В, оба для ворот до 1000 кг и до 5 м, оба 100% интенсивность. Ключевая разница — в геометрии монтажа и дополнительных функциях:
ATI 5024N (арт. 1566) — когда подходит
✔ Узкие или средние столбы, С ≤ 120 мм
✔ Токовая защита ESM — тонкая настройка чувствительности
✔ Закрытый шток в силуминовом корпусе
✔ Огромная сервисная база, запчасти в наличии
✔ Разблокировка с запирающей дверцей
✗ С только 120 мм — широкие столбы недоступны
✗ Нет CAME Connect
✗ Нет замедления при нормальном ходе
ATS50DGM — когда выбирать
✔ Широкие кирпичные/бетонные столбы, С 121–200 мм
✔ Плавное замедление тяжёлых ворот в конце хода
✔ CAME Connect — удалённое управление через приложение
✔ Литиевые АКБ встроены — работа при отключении света
✔ 2 пульта TOP44RBN (дин. код) в базе
✗ Дороже ATI 5024N
Правило выбора: если С не превышает 120 мм — ATI 5024N: дешевле, больше сервисной базы, та же нагрузка. Если С от 121 до 200 мм — только ATS50DGM: ATI 5024N физически не встанет. Если С больше 200 мм — рычажный FERNI (С до 380 мм, до 800 кг / 4 м).
Технические характеристики привода CAME ATS50DGM
| Параметр | Значение |
|---|---|
| Тип привода | Телескопический линейный, самоблокирующийся, с энкодером |
| Питание мотора | 24 В DC |
| Соотношение ширина / вес | 2 м / 1000 кг · 2,5 м / 800 кг · 3 м / 600 кг · 4 м / 500 кг · 5 м / 400 кг |
| Интенсивность | 100% — без ограничений |
| Монт. расстояние С (max) | 200 мм |
| Толкающее усилие | 400–3000 Н |
| Время открытия 90° | Регулируемое (15–50 сек) |
| Редуктор | Коническая зубчатая передача — плавный бесшумный ход, замедление |
| Энкодер | Есть — контроль положения, плавное замедление, реверс при препятствии |
| Концевые выключатели | Встроенные, регулировка углов открывания |
| Корпус | Телескопический, алюминий + сталь, серый RAL7024 |
| Степень защиты | IP54 |
| Диапазон температур | -20°C ... +55°C |
| Резервное питание | Встроенная поддержка литиевых аккумуляторов |
| Совместимость | CAME Connect / CAME KEY — удалённое управление |
| Электрозамок | Обязателен при ширине створки > 2,5 м (не входит в комплект) |
| Блок управления | ZL65 — дисплей, самодиагностика, поддержка АКБ, управление замком |
Плавное замедление на практике: для ворот весом 800–1000 кг без замедления ворота бьют в упор с полного хода — при такой массе срезает крепёжный палец наконечника за 2–3 сезона. Энкодер + коническая передача ATS50DGM решают эту проблему конструктивно.
CAME Connect для управляющих компаний: актуально для жилых комплексов, где нужно предоставлять доступ разным пользователям, управлять воротами удалённо, получать уведомления о сбоях без выезда монтажника.
Почему взять RC combo KIT: RC combo KIT стоит дешевле при большем составе. Фотоэлементы можно не подключать сразу. Брать этот KIT оправданно только если RC combo KIT по факту дороже.
Электрозамок при ширине от 2,5 м — обязателен, не рекомендован: это требование производителя. При ширине 3–5 м парусная нагрузка на тяжёлую створку при ветре реальна — без замка ворота можно сдвинуть.
Зимой: IP54 обеспечивает надёжную защиту от осадков. Реально работает до -20...-25°C. Смазка телескопического стыка особенно важна перед морозным сезоном.
CAME ATS50DGM RC combo KIT — с фото, и дешевле → Та же нагрузка (1000 кг / 5 м), но столбы узкие или средние — С ≤ 120 мм? ATI 5024N — та же 24В, та же 100% интенсивность, дешевле. Огромная сервисная база, разблокировка с запирающей дверцей.
CAME ATI 5024N (арт. 1566) — 24В, 100%, до 1000 кг, С до 120 мм → Ворота до 800 кг и шириной до 3 м, но широкие столбы (С до 200 мм)? ATS30DGM — тот же телескопический 24В, та же 100% интенсивность, С до 200 мм, но для меньших ворот. Дешевле ATS50DGM.
CAME ATS30DGM RC KIT — 24В, 100%, до 800 кг, до 3 м → Столбы очень широкие — С больше 200 мм? FERNI 40230 — рычажный привод с монтажным расстоянием до 380 мм. До 800 кг и до 4 м.
CAME FERNI 40230 (арт. 1443) — рычажный, С до 380 мм → Нужен скрытый монтаж? FROG-A KIT — подземный, монтируется в бетонный короб, снаружи не виден, IP67.
CAME FROG-A-KIT (арт. 1540) — подземный, IP67 →
Почему выбирают CAME ATS50DGM KIT
- Единственный высокоинтенсивный (100%) телескопический привод CAME 24В для тяжёлых ворот (до 1000 кг / 5 м) на широких столбах (С до 200 мм) — закрывает все три параметра одновременно.
- Телескопический корпус — встаёт там, где ATI 5024N физически не подходит по расстоянию С.
- Коническая зубчатая передача + энкодер — плавный бесшумный ход, автоматическое замедление тяжёлых ворот перед упором.
- 100% интенсивность — без ограничений по числу открываний: для жилых комплексов, коттеджных посёлков и коммерческих объектов.
- Два пульта TOP44RBN с динамическим кодом Rolling Code — оба пользователя защищены с первого дня без доборки. ATI 5024N пульт в KIT не включает вообще.
- CAME Connect — удалённое управление и мониторинг через приложение без выезда.
- Встроенная поддержка литиевых аккумуляторов — ворота продолжают работать при отключении электросети.
- IP54 — выше, чем IP44 у ATI 5024N: полная пылезащита и защита от брызг воды с любого направления.
- Самоблокировка — ворота не откроются вручную без ключа разблокировки.
- Официальные поставки CAME (Италия), гарантия 3 года, сервисная сеть по всей России.
