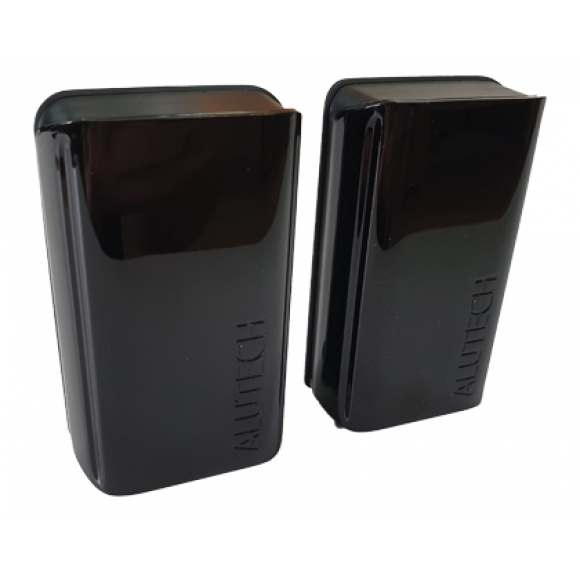

Фотоэлементы безопасности Alutech LM-L серии Lumino — проводная пара инфракрасных датчиков (передатчик TX + приёмник RX) для автоматических ворот, шлагбаумов и секционных ворот. Дальность действия не менее 12 м, питание 12–24 В AC/DC, контакт NC/NO. Компактный корпус 90×55×27 мм устанавливается накладным способом на стойку или столб, светодиодная индикация на приёмнике сигнализирует о срабатывании. Класс защиты IP54, диапазон рабочих температур от -20 до +60°C. Производство Беларусь (Alutech).
LM-L против LM-LB: подробное сравнение
Оба фотоэлемента — серия Lumino от Alutech с одинаковой дальностью и IP54. Разница — в типе подключения передатчика.
| Параметр | LM-L (эта модель) | LM-LB (беспроводные) |
|---|---|---|
| Тип подключения TX | Проводной, кабель от блока управления | Беспроводной, батарейка Lithium FR6 AA |
| Питание TX | 12–24 В AC/DC (от блока управления) | 2 × Lithium FR6 AA 1,5 В (в комплекте) |
| Питание RX | 12–24 В AC/DC | 12–24 В DC |
| Ток TX | ≤ 15 мА | < 0,5 мА (от батарей) |
| Ток RX | ≤ 30 мА | < 40 мА |
| Дальность действия | не менее 12 м | не менее 12 м |
| Точность позиционирования | ±5° | ±5° |
| Тип контакта | NC и NO | NC и NO |
| Нагрузка контактов | 1 А / макс. 30 В DC | 1 А / макс. 30 В DC |
| Длина волны | 940 нм | 940 нм |
| Степень защиты | IP54 | IP54 |
| Диапазон температур | -20...+60°C | -20...+60°C |
| Габариты (TX/RX) | 90×55×27 мм | 100×55×31 мм (TX чуть крупнее — отсек батарей) |
| Светодиодная индикация | Есть (на RX) | Есть (на RX) |
| Кабель между стойками | Нужен | Не нужен |
| Замена батарей | Не требуется | Периодически (Lithium FR6 AA) |
| Когда выбирать | Новый монтаж, кабель легко проложить | Готовый объект, кабель провести сложно |
В комплект входят:
Передатчик TX (проводной)
Инфракрасный излучатель на длине волны 940 нм с током потребления не более 15 мА. Питается от блока управления через стандартный кабель подключения. Компактный корпус 90×55×27 мм монтируется накладным способом на стойку или столб ворот с помощью штатного крепежа.
Приёмник RX со светодиодной индикацией
Инфракрасный приёмник с током потребления не более 30 мА и управляющим контактом NC/NO. Встроенный светодиод загорается при срабатывании — наглядный признак пересечения луча при монтаже и диагностике. При прерывании луча формирует сигнал на блок управления: стоп или реверс полотна.
Монтажный крепёж (8 дюбелей с шурупами)
По 4 дюбеля на каждый корпус для накладного монтажа на бетонный или кирпичный столб. Крепёж рассчитан на стандартные монтажные ситуации без нестандартных сварочных работ. Сечение проводов подключения — до 1 мм² (AWG16–26).
Инструкция по монтажу
Иллюстрированное руководство с техническими характеристиками, схемами подключения к блоку управления в режимах NC и NO и рекомендациями по выбору высоты установки (обычно 50–80 см от поверхности земли, ниже уровня бампера автомобиля).
Ключевые особенности серии Lumino LM-L:
Питание 12–24 В AC/DC
Широкий диапазон питания охватывает как постоянный, так и переменный ток, что обеспечивает совместимость с большинством блоков управления ворот и шлагбаумов любых производителей. Отдельный источник питания не требуется — фотоэлементы питаются напрямую от блока управления.
Светодиодная индикация на приёмнике
Светодиод на корпусе приёмника загорается в момент срабатывания фотоэлементов — пересечения ИК-луча препятствием. Это существенно ускоряет настройку при монтаже: не нужно следить за поведением ворот, достаточно наблюдать за индикатором при выравнивании передатчика и приёмника.
Релейный выход NC/NO
Нормально-замкнутый (NC) и нормально-разомкнутый (NO) контакты на выходе реле дают возможность выбрать режим работы: безопасность (стоп или реверс при пересечении луча) или управление (команда «открыть» при подъезде изнутри). Нагрузка на контакты — до 1 А / 30 В DC.
Противобликовый контур
Электронная схема серии Lumino включает подавление помех от прямых солнечных лучей и других инфракрасных источников вблизи объекта. Снижает вероятность ложных срабатываний при установке на открытых участках с интенсивным боковым освещением.
Точность позиционирования ±5°
Допуск угла отклонения ±5° позволяет монтировать фотоэлементы без микрометрической точности выравнивания. Небольшое смещение стойки или корпуса под ветром или при усадке фундамента остаётся в допустимых пределах и не вызывает ложных срабатываний.
Компактный корпус, IP54
Корпус 90×55×27 мм из ударопрочного пластика с классом защиты IP54 обеспечивает защиту от пыли и дождя при боковом направлении. Компактные габариты упрощают монтаж на узких столбах и профилях. Стильный современный дизайн серии Lumino органично вписывается в любой архитектурный облик въезда.
Линейка фотоэлементов Alutech серии Lumino
Два исполнения с одинаковыми оптическими характеристиками — выбор по условиям монтажа:
Почему выбирают Alutech LM-L
- Питание 12–24 В AC/DC — совместимы с любой автоматикой Alutech, DoorHan, NICE, Roger, BFT и другими производителями с входом NC/NO
- Не требуют батарей — не нужно следить за зарядом и заменять элементы питания в течение всего срока службы
- Светодиодная индикация на приёмнике — наглядная диагностика при монтаже и обслуживании без дополнительных приборов
- Противобликовый контур — снижает вероятность ложных срабатываний от прямых солнечных лучей и посторонних ИК-источников
- Релейный выход NC/NO — режим безопасности (стоп/реверс) и режим управления (команда «открыть») в одном устройстве
- Точность позиционирования ±5° — монтаж без точного соосного выравнивания, устойчивость к небольшим смещениям при усадке фундамента
- Нагрузка контактов до 1 А / 30 В DC — достаточно для подключения к любому стандартному блоку управления
- Класс защиты IP54 — пыле- и влагозащита для круглогодичной уличной эксплуатации без дополнительных кожухов
- Компактный корпус 90×55×27 мм — накладной монтаж без штробления, подходит для узких столбов и профилей
- Производство Alutech (Беларусь) — доступность запчастей и сервисной поддержки по всей России и СНГ
