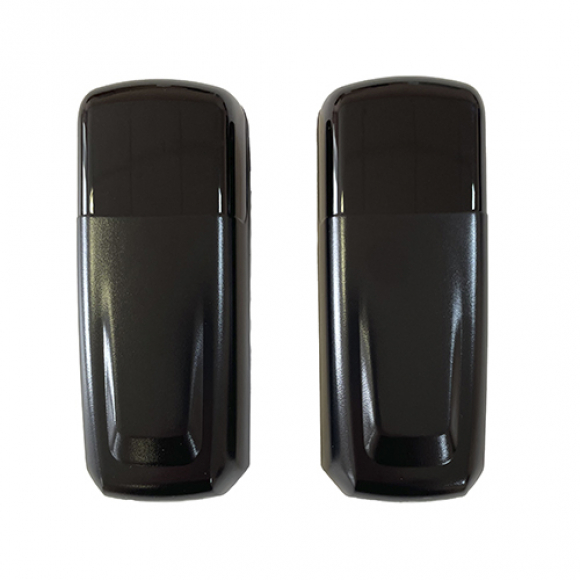

Фотоэлементы безопасности AN-Motors P5103 — проводная пара инфракрасных датчиков (передатчик TX + приёмник RX) для автоматических ворот и шлагбаумов. При пересечении ИК-луча автоматика не закроется, пока предмет не покинет оптическую ось. Дальность действия не менее 12 м, питание 12–24 В AC/DC, контакт NC/NO, визуализация работы светодиодом. Компактный корпус 127×50×28 мм, класс защиты IP54, рабочий диапазон от -20 до +60°C. Рекомендованы для использования с автоматикой AN-Motors для гаражных, промышленных и въездных ворот, а также совместимы с приводами других производителей.
P5103 против APHOTO: в чём разница
APHOTO сняты с производства и заменены P5103. Ниже — честное сравнение двух поколений.
| Параметр | P5103 (эта модель) | APHOTO (снят с пр-ва) |
|---|---|---|
| Форма корпуса | Прямоугольная, плоское основание | Яйцеобразная («яйцо») |
| Светодиодная индикация | Есть — на TX и RX | Нет |
| Дальность | не менее 12 м | до 20 м (заявлено) |
| Питание | 12–24 В AC/DC | 12–24 В AC/DC |
| Ток TX / RX | ≤ 30 мА / ≤ 15 мА | 30 мА / 15 мА |
| Частота модуляции | 38 кГц | нет данных |
| Тип контакта | NC и NO | NC и NO |
| Степень защиты | IP54 | IP54 |
| Диапазон температур | -20...+60°C | -20...+60°C |
| Монтаж | Накладной, плоская поверхность | Накладной, округлый корпус |
| Устойчивость к засветке солнцем | Лучше за счёт 38 кГц модуляции | Известная проблема (см. ниже) |
| Статус | В производстве, в продаже | Снят с производства |
В комплект входят:
Передатчик TX
Инфракрасный излучатель с длиной волны 940 нм и частотой модуляции 38 кГц. Ток потребления не более 30 мА. Встроенный светодиод помогает визуально убедиться в работоспособности при монтаже и настройке. Прямоугольный корпус 127×50×28 мм с плоским основанием — удобный накладной монтаж на стойку или столб.
Приёмник RX
Инфракрасный приёмник с током потребления не более 15 мА и управляющим контактом NC/NO. Масса 73 г. При прерывании луча формирует сигнал на блок управления: стоп или реверс ворот. Встроенный светодиод индицирует состояние луча — горит при его пересечении или отсутствии связи с TX.
Монтажный крепёж
Дюбели с шурупами для накладного монтажа на бетонный или кирпичный столб. Минимальная высота установки — 20 см от поверхности земли; оптимально — 50–80 см (ниже бампера автомобиля). Сечение проводов подключения — до 1 мм² (AWG16–26).
Инструкция по монтажу
Руководство с указаниями по выбору мест монтажа, минимальному расстоянию между TX и RX (не менее 2 м), требованиям к поверхностям установки и схемами подключения к блоку управления в режимах NC и NO.
Требования к монтажу P5103
Выбор мест установки
Передатчик и приёмник располагаются на одном уровне, обращёнными друг к другу по прямой линии. Минимальная высота монтажа — 20 см от поверхности земли. Оптимально — 50–80 см: выше мелких животных и ниже бампера автомобиля.
Минимальное расстояние
Расстояние между передатчиком и приёмником — не менее 2 м. При расстоянии менее 2 м ИК-луч может не формироваться корректно. Максимальная дальность — не менее 12 м, что перекрывает любые стандартные въездные проёмы.
Прокладка кабеля
Кабель к местам монтажа TX и RX прокладывается заранее — до установки корпусов. Убедитесь, что выбранные поверхности достаточно прочные и защищены от случайных ударов. Сечение кабеля — до 1 мм².
Ориентация относительно солнца
Избегайте ориентации оси луча в сторону восхода или заката солнца — особенно в периоды низкого стояния солнца (осень–зима). При вынужденном расположении рекомендуется добавить козырёк над линзой приёмника или использовать фотоэлементы с более высоким уровнем помехозащиты.
Линейка фотоэлементов AN-Motors
Почему выбирают AN-Motors P5103
- Прямоугольный корпус с плоским основанием — простой накладной монтаж без подгонки крепления под скруглённую поверхность, как у корпусов «яйцо»
- Светодиодная индикация на TX и RX — мгновенная визуальная диагностика при монтаже и обслуживании без дополнительных приборов
- Частота модуляции ИК-излучения 38 кГц — значительно устойчивее к засветке прямыми солнечными лучами по сравнению с немодулированными бюджетными аналогами
- Питание 12–24 В AC/DC — широкая совместимость с любыми блоками управления без дополнительных источников питания
- Контакт NC/NO — режим безопасности (стоп/реверс) и режим управления (команда «открыть») в одном устройстве
- Точность позиционирования ±5° — монтаж без миллиметрового выравнивания, устойчивость к небольшим смещениям стоек
- Нагрузка контактов 1 А / 30 В DC — совместимость с любым стандартным блоком управления
- Диапазон температур -20...+60°C — круглогодичная работа в условиях российского климата
- Класс защиты IP54 — защита от пыли и дождя для постоянной уличной эксплуатации
- Совместимы с автоматикой AN-Motors, Alutech, DoorHan, NICE, Roger, BFT и другими производителями
